Maître Kanter va nous montrer comment remplacer la lentille d'une PS3 Ultra

change bloc optique ps3

La lentille de la PS3 Ultra Slim étant tout aussi costaud que celle de ses grandes sœurs, nous allons vous montrer comment la remplacer en cas de problème de lecture.

Lentille PS3 Ultra Slim en vente ici
lentille ps3 ultra slim

On commence par prendre sa PS3, on met un fond rose et on l’entoure de stickers Xavbox pour bien la mettre en condition et surtout pour dédramatiser la situation.

Vous verrez, votre PS3 va se détendre et se laissera démonter sans opposer de résistance (merci à Xavier pour cette technique qu’il utilise pour les consoles comme pour les filles)

ps3 ultra slim

Côté lecteur, retirer le cache

cache ps3

Sortir le disque dur

disque dur ps3

Retirer les 3 vis

vis ps3

Maintenant on la retourne (je vous avais dit qu’elle se laisserait faire…) et on retire les caches + les vis

démontage ps3 slim demonter ps3 slim

Retourner la une nouvelle fois pour retirer les 2 caches supérieurs (attention, les clips sont assez fragiles, sortez les doigts de fée)

demonter la coque de la ps3

Cinq vis au total, quatre à l’avant et une à l’arrière

ouverture coque ps3

Maintenant retirer le capot

capot ps3

L’alimentation est maintenue par 2 vis comme sur la slim, une est cachée sous le bloc lentille, soulever délicatement le bloc pour pouvoir la dévisser

alimentation ps3 ultra slim

Débrancher le câble et retirer l’alimentation

alimentation ps3 slim u

Pour sortir le bloc lentille, débrancher les 3 nappes

enlever bloc optique ps3 ultra slim

Vous trouverez la référence du bloc lentille inscrite sur une étiquette (spécial dédicace à MrBelou l’inventeur de la photo floue)

référrence bloc optique

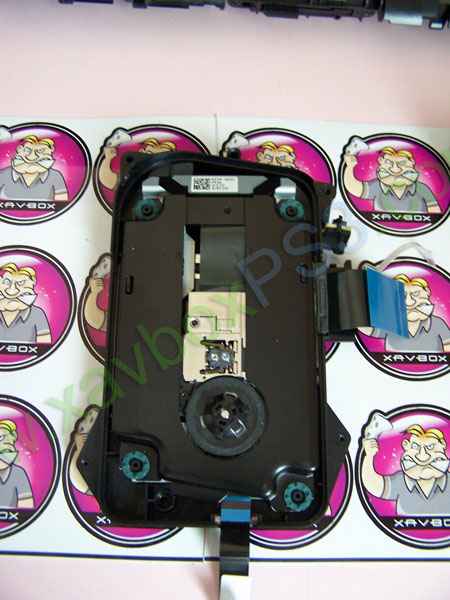

Et voila le bloc complet

bloc optique ps3 ultra slim

Retourner le bloc et débrancher la nappe souple de la lentille en soulevant le connecteur noir

demontage bloc optique ps3 ultra slim

Retirer les 4 amortisseurs souples (pas sur que ça s’appelle amortisseur, on n’est pas sur un forum de mécanique auto….celle ci, elle est pour Jezabel et sa voiture de pizzaiolo…)

bloc optique ps3

Le cache noir de protection peut être enlevé

cache protection ps3

Sous le bloc lentille, retirer les 2 clips en faisant levier avec un petit tournevis

ps3 ultra slim

Les 2 clips permettent le maintient d’un des 2 guides de lentille, une fois retiré, la lentille peut être déposé facilement.

change bloc optique ps3 slim ultra

Reste plus qu’à remplacer la lentille et procéder à l’envers afin de tout remonter !

Tuto réalisé le 10 avril 2013 par Maître Kanter
