Montage des mémoires nand de la ps3 en externe par Bonx

nand ps3

But de l’opération

Il s’agit de dessouder les deux mémoires nand flash de 128Mo chacune de la ps3 et de les monter en externe.

Il devient alors aisé de les cloner afin de pouvoir conserver une ancienne version de firmware de la console avant une mise à jour et de pouvoir effectuer différentes manipulations du firmware sans craintes de briquer la console.

1ère étape : Fabrication de circuits imprimés

Pour ne pas risquer de dégrader les signaux par des longueurs de fils inégales ou des problèmes de connexion, je suis parti sur l’idée d’utiliser des petits circuits de connexion reliés par des nappes.

mémoire nand

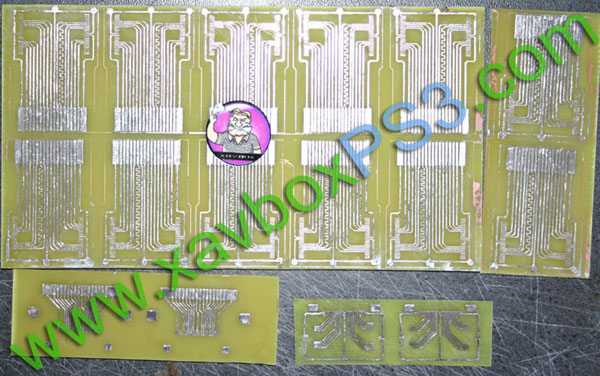

Sur cette photo, vous pouvez voir les circuits fraîchement fabriqués :

  • Des cartes au format XD pour souder les mémoires flash
  • Deux adaptateurs à souder à la place des nand sur la ps3
  • Deux adaptateurs pour la nappe de liaison et le connecteur XD

2ème étape : Dessoudage des mémoires

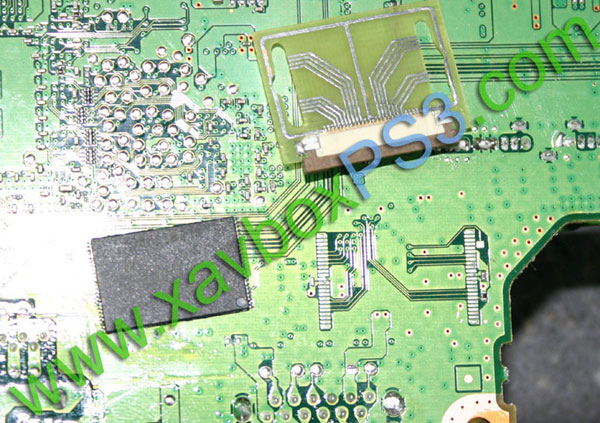

Voici la première nand dessoudée et le circuit imprimé qui va venir prendre sa place

3ème étape : Montage du circuit et liaison

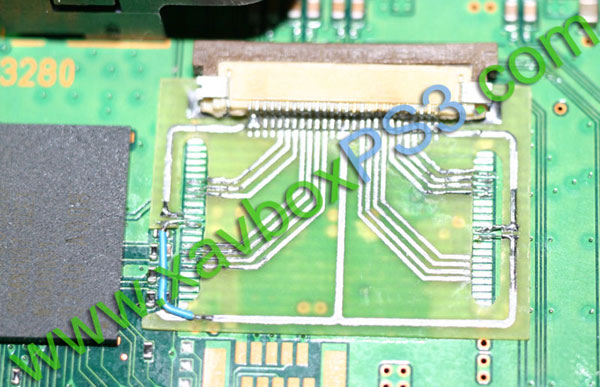

Le circuit est maintenant soudé à la place de la première nand (par des petits ponts)

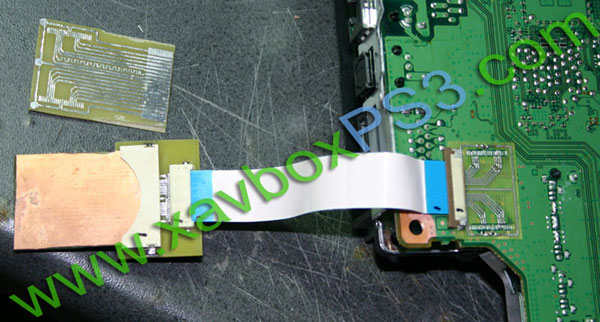

Premier essai de connexion à l’adaptateur de carte XD avec une nappe plate pour vérifier la qualité des connexions.

4ème étape : Montage de la deuxième mémoire

Sur l’autre face de la carte mère, application de la même torture sur la deuxième nand.

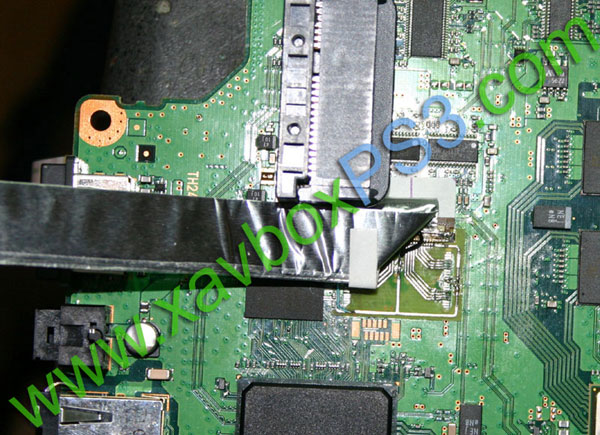

La nappe est ensuite mise en place et pliée afin de pouvoir être sortie de la console.

Au passage, j’ai blindé la nappe avec du film aluminium et relié ce blindage à la masse.


5ème étape : Passage des nappes

En remettant la carte mère contre sa plaque métallique, j’ai passé les deux nappes de part et d’autre du connecteur vidéo. Cela évite ainsi des découpes dans la carcasse de la console.

6ème étape : Remontage de la console et test

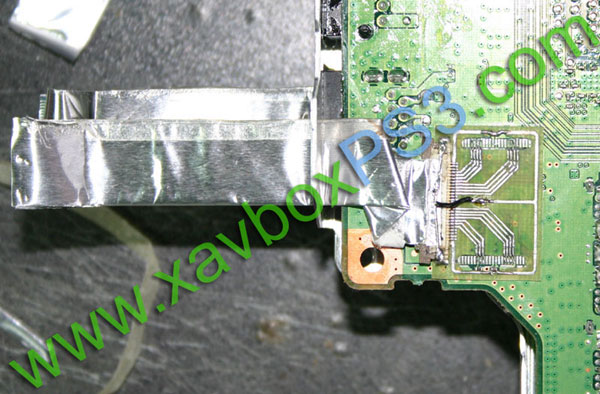

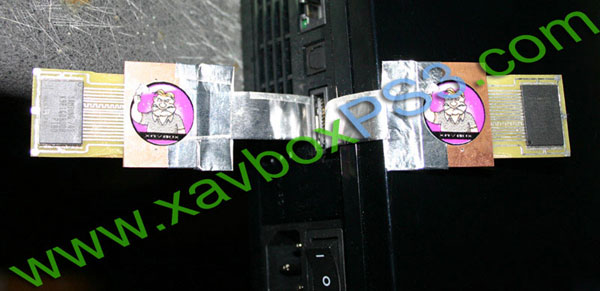

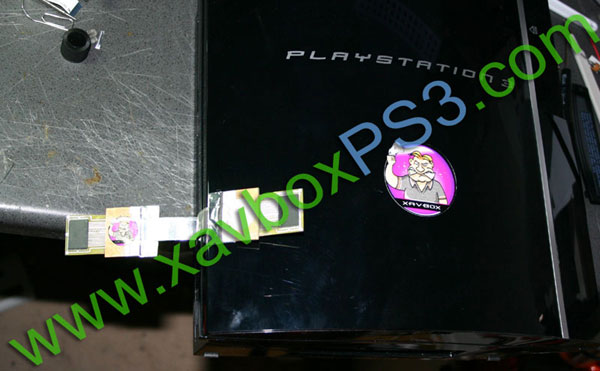

Et voilà le résultat une fois la console remontée. Le blindage des nappes est relié à un plan de masse de l’autre coté des cartes xd, ceci assurant une qualité de signal optimale.

La console fonctionne parfaitement, la prochaine étape étant maintenant de cloner ces deux mémoires !

Réalisé par Bonx le 11 juillet 2008, mis en ligne le 11 aout 2008
