3K3y ODE sur PS3 Superslim

Merci à la Team 3k3Y pour le 3k3y envoyé pour test

3K3y ODE :

Le 3k3y ODE pour ps3 super slim (également appelé ultra slim) se présente ainsi

3k3y ode

Le "pack" avec les nappes

3k3y ode 3k3y ode ultra slim

La puce et les accessoires

puce 3k3y ode 3k3y dongle

Requis :

  • Une console PS3 superslim
  • Puce 3k3y ODE
en vente ici
3k3y sata super slim

Je rappelle que la puce 3K3y ODE vous permettra le lancement de vos copies de sauvegarde au format ISO directement depuis un disque dur externe. Cette puce est compatible avec le PSN donc aucuns soucis pour une utilisation en ligne avec vos copies sur disque dur.

Installation de la puce 3K3Y

Ce tuto reprend tout ce que vous trouverez dans le PDF officiel ici

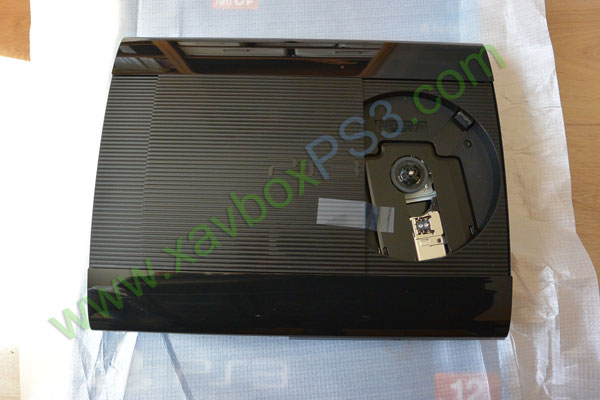

Aussitôt sortie du carton :

ps3 ultra slim

Faire glisser le cache vers la droite

démontage ps3 super slim

Retirer les 3 vis

3 vis à retirer

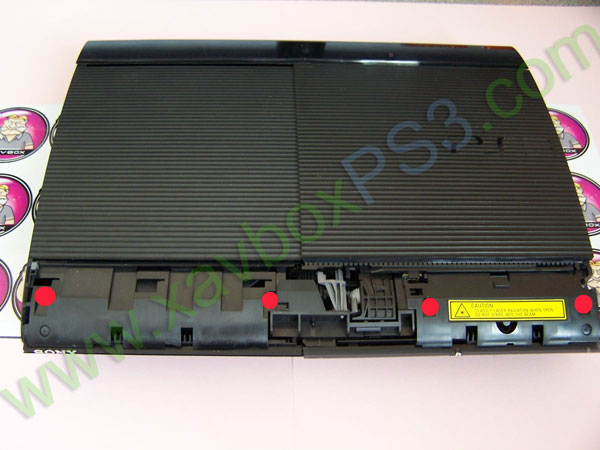

Retourner la console, retirer les caches, l’étiquette de garantie et déposer les 4 vis

demontage ps3 super slim

Retirer les 4 vis

démontage ps3

Retirer la vis seule + les 2 dans le lecteur et déposer le capot

ouvrir la ps3 ultra slim

Débrancher les nappes du lecteur : la petite en tirant délicatement dessus, pour la plus grosse en soulevant d’abord la partie noire du connecteur

ouverture ps3 super slim

Soulever l’ensemble chariot/lentille pour laisser apparaitre la vis de l’alimentation

ps3 démontée

Déposer les 2 vis de l’alimentation

demontage

Débrancher le câble de l’alimentation

alimentation ps3 ultra slim

Soulever l’alimentation pour la déposer

ps3 ultra slim

Retirer la nappe du lecteur en tirant délicatement dessus

ps3 superslim

Débrancher les 2 câbles wifi/bluetooth

ps3

Retirer la nappe en tirant délicatement dessus

retirer la nappe

Déposer les 2 vis

vis ps3 super slim

Retirer les 3 vis de la carte mère

carte mère pS3 ultra slim

Sortir la carte mère du boitier

boitier ps3 ultraslim

Retirer les 6 vis et déposer la protection métallique

ps3 carte mere ps3

Pour finir, retourner la carte mère et retirer l’autre protection métallique

carte mere ps3 ultra slim

La partie qui nous intéresse se trouve ici :

soudure ps3

Avec un fer à souder, dessouder les 4 condensateurs (attention à ne pas arracher les pistes !!)

carte mere

Comme expliquer dans le PDF officiel de Xavbox ici, souder la puce + ses câbles (pdf !!)

soudure puce ps3

Mise en place et pliage des nappes

pliage nappe 3k3y ode

La carte mère est remontée, attention au passage des nappes (voir une nouvelle fois le pdf officiel pour les détails)

remontage ps3

On replace tout l’ensemble dans le boitier

remontage ps3 super slim

La zone qui va accueillir la puce doit être isolée

isoler la puce

Sous l’alimentation, couper le picot avec un cutter

puce ps3

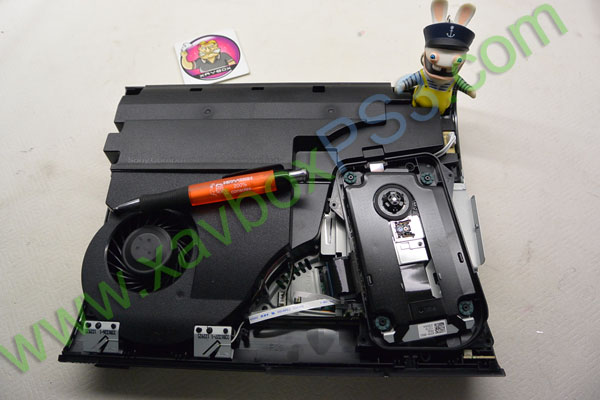

Connecter la puce aux nappes et remonter l’alimentation

ps3 ultra slim

Reste plus qu’à remonter la console (caches + vis)

ps3 super slim

N’hésitez pas à faire part de vos impressions ou à poser vos questions sur le forum !

Tuto réalisé le 07 septembre 2013 par Maître Kanter
