dual boot ps3

Avant il fallait choisir… soit CFW 3.55 et la possibilité de lancer vos jeux depuis le disque dur soit firmware officiel à jour pour pouvoir continuer à vous connecter sur le PSN….mais ça c’était avant.

Aujourd’hui avec l’E3 flasher c’est fromage et dessert…

Le dongle Trueblue étant (à l’heure actuelle) le plus performant en terme de compatibilité avec les jeux 3.6+, nous allons donc le faire cohabiter avec le firmware officiel 4.11

Nécessaire pour commencer :

Matériel nécessaire :

True blue en vente ici
true blue dongle
En vente ici
e3 flasher dual boot

PS3 éligible au downgrade ? :

…et oui avant de se lancer tête baissée dans l’installation du E3 flasher et le downgrade de la PS3 il faudrait peut-être vérifier que celle-ci est bien compatible. Rien de plus simple, il suffit de lancer le programme Minimum Version Checker.

Ce programme se lance comme une mise à jour… copier le fichier .PUP sur une clé USB dans le dossier PS3/UPDATE/ et lancer la mise à jour par support de stockage USB

dual boot

Le programme nous donne la version minimum pour le downgrade :

double boot

Cette version doit être inférieure ou égale à 3.55, ici version 3.20, c’est bon on peut continuer…

Installation E3 Flasher :

Je ne m’attarderais pas trop sur le démontage de la console et l’installation du clip, vous trouverez un pdf explicatif sur e3tech ici

Je rentrerais un peu plus en détail sur la partie soudure des 2 fils nécessaires au bon fonctionnement de l’E3 flasher.

L’un est prévu pour le débrickage de la console et l’autre pour le dual boot.

Fil SBE (débrickage) : Retrouvez les plans des cartes mères ici

Le point à souder est le point TRISTATE

Fil SBCE dual boot : Pour la PS3 slim la zone qui nous intéresse est ici :

carte mère ps3

Il faut couper la piste reliant les 2 pastilles (un cutter fera l’affaire).

Contrôler avec un multimètre pour s’assurer de la coupure !

ps3 carte mere

Une fois la piste coupée il faut souder un fil à la pastille du haut et souder l’autre extrémité à la nappe de l’E3 SBCE

soudure fils

Pour la PS3 fat c’est un peu différent, la zone se situe ici :

ps3 fat

Il faut tout d’abord retirer la résistance (avec précaution, attention aux pistes !!)

ps3

Et souder un fil du point gauche jusqu’à la pastille SBCE de la nappe de l’E3

soudure e3 flasher

Voila, une fois les 2 fils soudés de part et d’autre, on peut refermer la console.

Mise en garde pour la suite : les changements de disque dur se font TOUJOURS console et dock éteint ! Prenez l’habitude de toujours manipuler les disques dur et les switchs hors tensions (même si certains peuvent l’être lorsque l’E3 est allumé), c’est plus prudent et ça vous évitera de devoir tout refaire ou pire de flinguer votre console ou l’E3.

enser également à sauvegarder/synchroniser toutes les données que vous voulez garder avant l’installation.

Mise à jour E3 flasher :

  1. Console éteinte, dock éteint.
  2. Copier sur une carte micro SD la mise à jour E3 au format update.bin
  3. Positionner les switch 1 et 2 en bas et tous les autres en haut :

    dual boot

  4. Insérer la carte micro SD dans le lecteur du E3 flasher, alimenter le dock + la PS3 et démarrer la console.
  5. La mise à jour est très rapide, attendre quelques secondes, les 8 leds doivent passer au bleu fixe.
  6. Lorsque les 8 leds sont allumés bleu, éteindre la PS3, couper l’alimentation de la console et du dock et retirer la micro SD
  7. Cette procédure est toujours la même pour la programmation de l’E3 flasher que ce soit pour un nouveau ou un ancien firmware .

Mise à jour de la console avant le downgrade + préparation 2eme disque dur :

  1. Console éteinte, dock éteint.
  2. Insérer le disque dur formaté en NTFS qui servira au CFW (donc le plus gros normalement)
  3. Positionner tous les switch en bas :

    switch en bas

  4. Alimenter le dock + la PS3 et démarrer la console
  5. La console va détecter un disque dur non préparé et va proposer son formatage et sa mise à jour. Suivre les indications à l’écran, il faudra donc insérer une clé USB contenant la mise à jour 4.11
  6. Une fois que la console a mis à jour le disque dur, éteindre la PS3, couper l’alimentation de la console et du dock.

Sauvegarde NOR PS3 :

Avant de commencer quoi que ce soit, il faut absolument faire un dump de la mémoire originale de la PS3. Ce dump permettra le débrickage en cas de problème. Cette procédure peut-être réalisé à n’importe quel moment (elle est même recommandée avant chaque modification ou mises à jour des mémoires NOR PS3 et E3). Comme dirait la sœur de Jezabel, plus on en fait et mieux c’est…

  1. Console éteinte, dock éteint.
  2. Positionner les switch 1,2,4,5,6 en bas et le 3 en haut :

    swtichs

    Pour infos :

    Le switch 3 va nous donner l’action : backup ou programmation
    Le switch 4 va nous donner la destination de sauvegarde du dump si switch 3 est sur backup ou la source depuis laquelle on veut programmer si switch 3 est sur Prog
    Le switch 5 va nous donner la source à sauvegarder (si switch 3 sur backup) ou la destination à programmer (si switch 3 sur Prog)

    Dans cet exemple précis : on fait donc un backup (switch 3) sur la carte micro SD (switch 4) de la NOR PS3 (switch 5)

  3. Alimenter le dock + la PS3 et démarrer la console.
  4. Une fois sous le XMB et dés qu’il n’y a plus d’accès au disque dur, appuyer sur START
  5. Les leds bleues vont s’allumer les unes après les autres pour montrer la progression du dump. En cas de problèmes, certaines leds clignoteront, dans ce cas, reportez vous aux codes d’erreur, la liste des codes est dispo sur le site de l’E3 flasher (clip mal positionné, mémoire NOR non accessible, problème d’accès à la micro SD etc..)
    IMPORTANT : Si vous avez le code d’erreur 11000100, il se peut que votre NOR PS3 (très souvent SAMSUNG bien que j’ai eu droit à des SPANSION capricieuses) ne soit pas compatible avec la mise à jour de l’E3. Dans ce cas précis, reflasher l’E3 avec l’ancienne mise à jour de 2011 spécial Samsung. Contrairement au dernier, ce firmware E3 ne fait qu’un seul dump à la fois, il est donc recommandé de lancer la procédure de sauvegarde au minimum 3 fois en copiant le dump sur PC à chaque passage. Attention, il faudra bien penser à reflasher l’E3 avec le firmware 2012 une fois les dumps fait.
  6. Quand les dump sont terminés, les leds clignoteront de façon alternative.
  7. Eteindre la PS3, couper l’alimentation de la console et du dock.
  8. Retirer la micro SD et sauvegarder le(s) dump sur votre PC (bien noté la version firmware, la source, si NOR patchée etc…Ce sera plus facile de vous y retrouver en cas de problème)
  9. Il ne reste plus qu’à vérifier l’intégrité du dump, pour cela utiliser la fonction de comparaison d’un éditeur héxa, une signature MD5 etc…Il n’y a pas trop de soucis à avoir de ce côté-là, l’E3 flasher vérifie les données lues/écrites tout au long du dump et stop la procédure en cas de soucis. Pour ma part si les 3 dumps successifs sont identiques et non vides je considère que c’est bon. Rien ne vous empêche de vérifier plus précisément en faisant un petit check avec FLow rebuilder par exemple.

Downgrade 4.11  3.55 :

  1. Console éteinte, dock éteint.
  2. Copier à la racine d’une carte micro SD le fichier e3_downgrade.bin
  3. Positionner les switch 1,2,3,4,5 en bas et le 6 en haut :

    position des switchs

  4. Alimenter le dock + la PS3 et démarrer la console.
  5. Une fois sous le XMB et dés qu’il n’y a plus d’accès au disque dur, appuyer sur START
  6. Les leds bleues vont s’allumer les unes après les autres pour montrer la progression du downgrade (l’opération va durer environ 10 minutes). En cas de problème, certaines leds clignoteront, dans ce cas, reportez vous aux codes d’erreur en fin de tuto.
  7. Lorsque les leds clignotent de façon alternative l’opération est terminée.
  8. Sans éteindre la console, positionner les switch 1,2,4,5,6 en bas et le 3 en haut :

    paramètres

  9. Appuyer sur Start. (Cette étape permet de faire un dump de la NOR une fois patchée, ce qui évite de devoir passer par flowrebuilder et de devoir patcher manuellement etc..ce dump pourra vous rendre un grand service en cas de brick).
  10. Lorsque les leds clignotent de façon alternative l’opération est terminée.
  11. Eteindre la PS3 avec l’interrupteur arrière et couper l’alimentation du dock.
  12. 12. Sortir la carte µSD et sauvegarder le fichier bkpps3.bin (dump 4.11 patché)
  13. Insérer maintenant le dongle de downgrade (ps3key, avrkey etc..) dans le port USB le plus à droite
  14. Alimenter le dock + la PS3 et démarrer la console avec la méthode on/off – Eject (Appuyer sur on/off et immédiatement derrière sur Eject). La console va démarrer et s’éteindre d’elle-même après quelques secondes. Une fois la console éteinte, retirer le dongle.
  15. Insérer une clé usb formatée en FAT32 sur laquelle vous aurez copié au préalable le fichier lv2diag étape 1 et le firmware 3.55 Trueblue V2 (ou tout autre CFW comme rogero, kmeaw, jezaballs, etc..) dans le port USB le plus à droite (le CFW doit être avoir le nom PS3UPDAT.PUP). Démarrer la console normalement. Au bout de 2 ou 3 minutes la console doit s’éteindre.
  16. Retirer la clé USB, formatez la en FAT32. Copier dessus le fichier lv2diag étape 2. Insérer la clé USB dans le port USB le plus à droite. Démarrer la console normalement, elle s’éteindra d’elle-même après quelques secondes, nous voila sorti du mode factory.
  17. Allumer la PS3, entrer les infos demandées, elle doit maintenant tourner sous le CFW 3.55.
  18. Eteindre la console, nous allons faire un dump du CFW 3.55 maintenant qu’il est installé
  19. Positionner les switch 1,2,4,5,6 en bas et le 3 en haut :

    swtich dual boot

  20. Démarrer la console.
  21. Une fois sous le XMB et dés qu’il n’y a plus d’accès au disque dur, appuyer sur START
  22. Les leds bleues vont s’allumer les unes après les autres pour montrer la progression du dump.
  23. Quand les dump sont terminés, les leds clignoteront de façon alternative.
  24. Eteindre la PS3, couper l’alimentation de la console et du dock.
  25. Retirer la micro SD et sauvegarder le(s) dump sur votre PC comme dump du CFW 3.55 TB V2
  26. Sur la micro SD, renommer ce dump bkpps3.bin en bkpe3.bin et insérer la dans l’E3 flasher
  27. Nous allons maintenant copier la NOR PS3 sur la NOR E3. Passer les switch comme ci-dessous, démarrer la console et une fois sous le XMB, appuyer sur le bouton START et attendre la fin du processus

    copie NOR

  28. Une fois la copie terminée (les leds bleus clignotent alternativement), éteindre la console + le dock. Sortir le disque dur et identifier le comme disque dur CFW.
  29. Puisque la NOR PS3 et la NOR E3 sont maintenant toutes les deux en CFW 3.55 vous pouvez utiliser le switch 2 de l’E3 pour passer de la position OFW à la position CFW (toujours hors tension !!! ) en gardant le même disque dur. Si la console démarre en 3.55 sur les 2 positions avec le disque dur CFW on peut passer à la suite.
  30. Console éteinte, dock éteint.
  31. Insérer dans le dock le disque dur prévu pour le firmware original (OFW) et placer les switchs vers le bas. Important : le switch numéro 2 doit maintenant être en position OFW :

    nor ps3

  32. Alimenter la PS3 et le dock puis démarrer la console
  33. La console va détecter un disque dur non préparé et va proposer son formatage et sa mise à jour. Suivre les indications à l’écran, il faudra donc insérer une clé USB contenant la mise à jour 3.55 Trueblue V2
  34. Une fois que la console a mis à jour le disque dur, éteindre la PS3, couper l’alimentation de la console et du dock.
  35. Alimenter la PS3 et le dock puis démarrer la console. Si tout s’est bien passé vous êtes en CFW trueblue V2, il ne reste plus qu’à upgrader en OFW 4.11
  36. Eteindre la console et redémarrer la en mode recovery (double bip)
  37. Choisir l’option 6
  38. Insérer une clé USB avec le firmware OFW 4.11 et mettre la console à jour
  39. Le dual boot est maintenant fonctionnel !

Pour démarrer en CFW :

  • switch 2 en position haute (CFW) + disque dur CFW :

Pour démarrer en OFW :

  • switch 2 en position basse (OFW) + disque dur OFW :

RAPPEL IMPORTANT : Les modifications sur l’E3 et les changements de disque dur doivent se faire uniquement console et dock éteint !!! Ne pas mixer les disques entre eux sous peine de devoir refaire la manipulation complète.

Méthode alternative d’installation du dual boot :

Si à la dernière étape votre console se brick (souvent les modèles FAT), vous pouvez essayer cette méthode qui fonctionne parfaitement :

  • Mise à jour de la console en 4.11 avec le disque dur prévu pour le CFW
  • Downgrade 4.11 en 3.55 trueblue
  • Mise à jour console en 3.55 OFW par le menu recovery
  • Copie de la NOR PS3 (3.55 OFW) sur la NOR E3
  • La NOR PS3 et la NOR E3 se trouvent maintenant en 3.55 OFW
  • Sortir le disque dur et notez-le comme disque dur CFW
  • Insérer le 2eme disque dur formaté en FAT32 ou NTFS (celui qui servira pour l’OFW). Installer le firmware 3.55 OFW sur ce disque dur
  • Pour finir mettre à jour ce 2eme disque dur en 4.11 via le menu recovery

Pour démarrer en CFW :

  • switch 2 en position haute (CFW) + disque dur CFW :

Pour démarrer en OFW :

  • switch 2 en position basse (OFW) + disque dur OFW :

Dual Boot PS3 en vidéo :

Une vidéo de Maître Kanter qui passe de la version 4.20 officiele à la version 3.55 et également la version avec le True blue !


dual boot ps3 4.20 par xavbox

Si vous avez des questions ou besoin d’infos supplémentaires, rendez-vous ici sur le forum

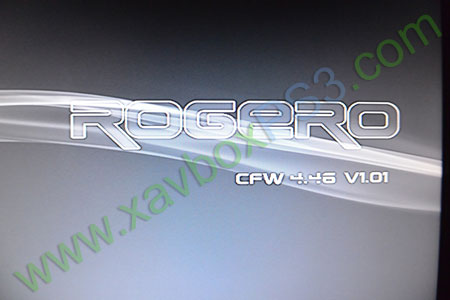

Le Dualboot en 4.46 est visible ici

dual boot 4.46

Tuto réalisé le 20 mai 2012 par Maître Kanter
